CHIHAI: ミニ DC モーターの専門メーカー!

ワイド製品

深セン千海汽車有限公司は 2002 年に設立され、マイクロDCモーターとDCリダクションモーターの専門メーカー。当社のビジネスはマイクロモーターから始まり、その後いくつかのDC減速モーターシリーズを開発しました。

プロフェッショナルチーム

私たちのチームメンバーは長年の経験があり、それぞれの分野の専門家です。当社には 210 名を超える熟練した従業員と 26 名の技術エンジニアがいます。

24時間オンラインサービス

お客様のニーズは常に私たちの最優先事項です。私たちはお客様の懸念に注意深く耳を傾け、解決策を見つけるために協力して取り組みます。

競争価格

当社はすべての製品に競争力のある価格を提供し、お客様と協力してニーズを満たす予算を作成します。

45ZY-2480 永久磁石 DC ブラシ付きモーター
製品説明: 推奨シェル材質: ハウジングはスプレーとスタンピングによるシームレス鋼管で作られており、高強度、安定した性能、信頼性の高い操作を提供します。ボールベアリング構造: 低摩擦抵抗低騒音、長寿命素早い放熱性高...
永久磁石 DC コアレスモーターウォームシャフト
製品説明: コアレスカップ減速: 高い伝達効率、低騒音、高トルク容量。ボールベアリング構造: 低摩擦抵抗低騒音、長寿命素早い放熱高精度、強力な配合能力ウォームシャフト: 取り付けがより便利で、...
GM3865-520 永久磁石 DC ギヤードモーター DC24V
製品説明: オール-メタルギア: オール-メタルギア素材の採用により耐摩耗性が高く、耐用年数が延長されます。純銅線巻線: ローター部分は純銅系を採用し、抵抗が小さく、導電性が強く、トルクが大きいです。 D シャフト: より便利な取り付けではなく、...
CHU-1650 DC Coreless Brushless Motor
Product Description: Strong Neodymium Iron Boron (NdFeB) Magnets: coreless motor with NdFeB magnets ensures stable performance and simple operation. Precision Machining: The motor housing is...
GW12T-N30VA DC ウォームギアモーター
製品説明: 鋼板構造: 減速機のギヤシャフトは、安定性が向上し、長寿命であり、高トルク負荷に対する優れた耐性を示します。純銅線巻線ローター部分には、純銅グループ、小さな抵抗、強い導電性、大きな電気伝導性を採用しています。
GM29-N30 DC可変速モーター
製品説明: 二次減速部はベベルギヤ伝動構造を採用し、出力方向の変更、減速比の増加、トルクの増加、出力速度の低下、出力空間全体の配置設計の変更を行います。基本的な減速構造は...
永久磁石 DC コアレスギアモーター 6V 12V
製品説明: オール-メタルギア: すべて-メタルギア素材の採用により、耐摩耗性が向上し、耐用年数が延長されます。D シャフト: 取り付けがより便利で、滑りにくく、取り付け時間を節約します。コアレスカップ減速: 高い伝達効率、低騒音、高トルク容量。
DC コアレスギアモーター M4 ネジシャフト
製品説明: 精密な軍事品質高精度機械加工ギア: 高精度機械加工ギアの採用により、耐摩耗性が向上し、耐用年数が長くなります。 M4 シャフトねじ: ねじ付きアウトレットシャフトフランジナットが利用可能コアレスカップ減速: 高い伝達効率、低い...
リアマウントシャフトDCギアリデューサーモーター付き
製品の説明：すべての金属ギア：すべての金属ギア材料の採用より摩耗耐性が延長される純粋な耐摩耗性純粋な銅線巻線：ローター部分は純粋な銅グループ、小さな抵抗性、強力な導電率を採用し、モータートルクはDシャフトを増加させます：より便利...
DCワームギアモータースチールギア3V 6V 12V
製品の説明：スチールプレート構造：減速機のギアシャフトは、安定性、延長された寿命、および高トルク荷重に対する優れた抵抗を示します。
DCセカンダリ変数速度モーターGM 29- n30
製品の説明：二次減速は、ベベルギア伝送構造を使用して出力方向を変更し、削減比を上げ、トルクを増加させ、出力速度を下げ、全体的な出力スペースポジショニング設計.基本削減構造は...を採用します
380高速モーター11V 53000rpm
製品の説明：二重ボールベアリング：両側に1つ、耐摩耗性、遅い熱伝導純粋な銅線巻線：断熱粉パウダーローターアーマチュア純粋な銅エナメルワイヤ高精度動的バランス処理湿潤プレスフェライトマグネット：定数と安定したトルク...}

トップページ 12 3 4 5 6 7 最後の

ミニDCモーターとは何ですか?

ミニ DC モーターは小型 DC モーターとも呼ばれ、直流 (DC) を使用して機械力を生成する小型の電気モーターです。これらのモーターはコンパクトで、幅広いデバイスやシステムに応用できます。

当社のミニ DC モーターの利点

コンパクトサイズ

DC モーターは、そのコンパクトな寸法により、スペースに制約がある用途に最適です。

効率

直流伝送と効率的な設計により、高いエネルギー変換効率が実現します。

速度制御

電圧調整により正確な速度制御が実現できるため、さまざまな作業に適応できます。

クイックスタートとストップ

これらのモーターは応答時間が速いため、動きの素早い変化が必要な用途に適しています。

信頼性

小型 DC モーターは可動部品が少なく、構造が簡素化されているため、寿命が長くなり、メンテナンスの必要性が軽減される傾向があります。

小型DCモーターの設計原理

すべての小型 DC モーターの中核には、効率、精度、信頼性に貢献する一連の重要な設計要素があります。

電機子と整流子

コアコンポーネントであるアーマチュアには、磁場と相互作用する巻線コイルが収容されています。整流子とブラシは電流の流れを促進し、連続回転を保証します。

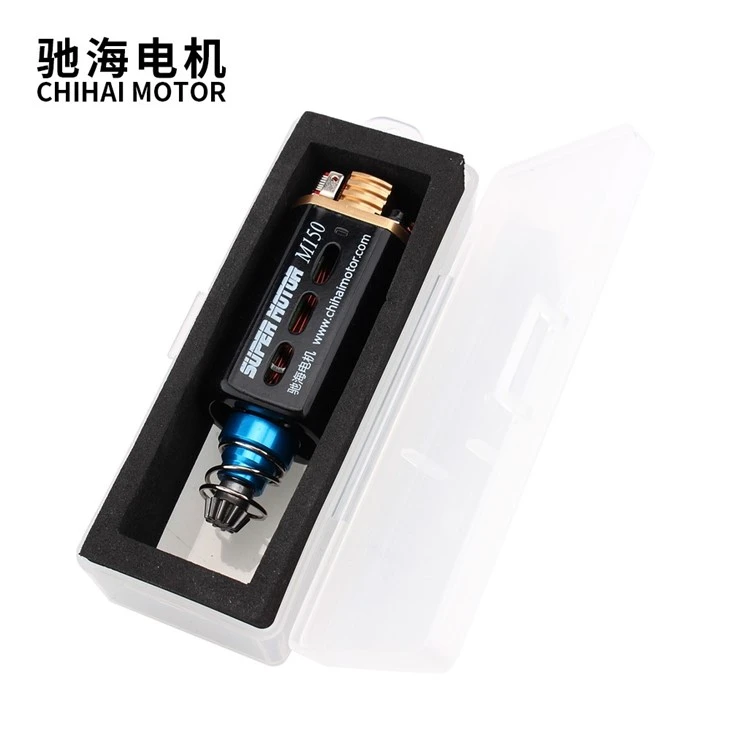

480 Medium Speed High Torque Shaft Motor

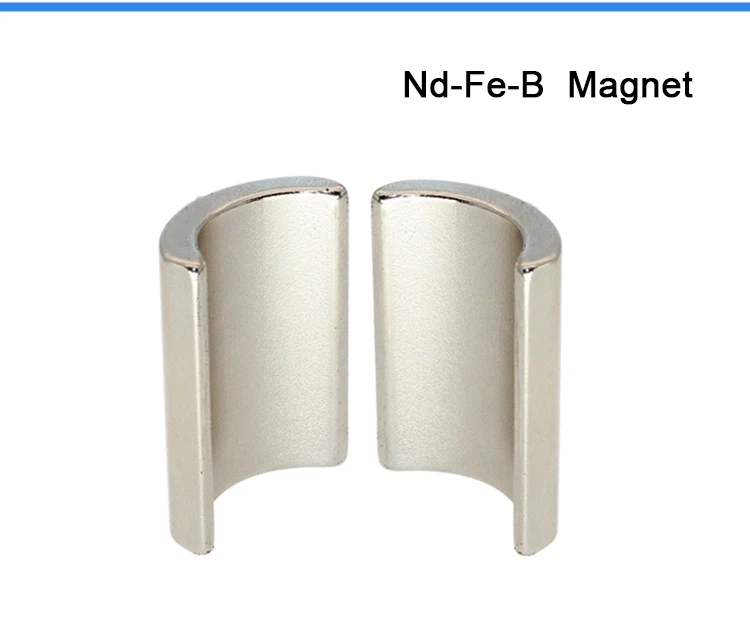

永久磁石

これらの磁石は静磁場を生成し、その中でアーマチュアが回転し、磁場が相互作用すると運動が生成されます。

ブラシとブラシホルダー

ブラシは回転する整流子との電気的接触を維持し、電気エネルギーをアーマチュアに伝達できるようにします。

エンクロージャとベアリング

ハウジングエンクロージャがモーターの内部コンポーネントを保護し、高品質ベアリングがスムーズな回転と摩擦の低減を保証します。

ミニDCモーターの種類

DC モーターは、ブラシと整流子を使用するかどうかに応じて、ブラシ付き DC モーターとブラシレス DC モーターの 2 つのカテゴリに分類されます。

ブラシ付き DC モーター

ブラシ付き DC モーターは、DC 電源に直接接続して動作します。永久磁石を使用するか電磁石を使用するかにより、大きく次の2種類に分けられます。

1)永久磁石ブラシ付きDCモーター

これは世界中で使用されている最も一般的な形式の電気モーターで、模型や自動車の補助モーターに使用されるモーターが含まれます。さらに、電機子の構成に応じて、スロット付きモーター、スロットレスモーター、コアレスモーターに分類されます。

2)電磁ブラシ付きDCモーター

これらのタイプのモーターは、電磁石を使用して磁束を生成します。界磁巻線と電機子巻線の間の電気接続がどのように構成されているかに応じて、分布巻モータ、直巻モータ、他励モータにさらに分類されます。この構成は中出力から高出力のモーターに使用されます。

ブラシレス DC モーター

ブラシレス DC モーターは駆動回路を必要とし、検出されたローターの磁極の向きに基づいて静的巻線に適切な電流を供給することで動作します。ブラシレス DC モーターは巻線が静的なままであるため、ブラシや整流子を必要としません。ローターへの永久磁石の取り付け方により以下のタイプに分けられます。

1)表面永久磁石(SPM)

ロータの外周には永久磁石が取り付けられています。

2)内部永久磁石(IPM)

永久磁石はローターの内部に埋め込まれています。

ミニDCモーターの応用例

家庭では、小型 DC モーターが工具、おもちゃ、さまざまな家電製品に使用されています。小売業では、DC モーターの用途にはコンベアやターンテーブルが含まれますが、産業環境では、大型 DC モーターの用途にはブレーキや反転用途も含まれます。 DC モーターの具体的な用途をいくつか紹介します。

ファン用DCモーター

ファンには伝統的に AC モーターが使用されていますが、市場に投入される DC モーターのシーリングファンの数が増えています。これらのファンは、その動作方法のおかげで、同等の AC ファンよりもはるかに経済的であるため、人気が高まっています。

DC モーターは磁場を利用して電気エネルギーを機械エネルギーに処理し、ブラシレスモーターを使用することで、DC モーターシーリングファンを標準的な家庭用 AC 電力で動作させることができます。 DC モーターファンの唯一の欠点はコストですが、エネルギーの節約によりこの問題は簡単に相殺されます。

ポンプ用DCモーター

油圧ポンプは、建設、鉱山、製造、鉄鋼など、ほぼすべての産業で使用されている重要な産業ツールです。ポンプの動力には、可変速制御が容易で移動時の応答性に優れたDCモーターを採用しています。

天井ファンと同様に、DC モーターポンプも低コストのブラシレス DC モーターの開発の恩恵を受けており、このような大規模な産業範囲でのメンテナンスがはるかに容易になっています。

玩具用DCモーター

玩具用の DC モーターはメーカーや愛好家にとって人気のある選択肢であり、これらの「玩具モーター」はリモコンカーや鉄道模型などの子供のおもちゃによく使用されます。小型の DC モーターは使いやすく、非常に頑丈であるため、この設定ではうまく機能します。

DC モーターの電圧の種類が豊富であるため、さまざまな速度や動作タイプが必要な玩具や、コントローラーに DC モーターが必要な玩具に使用できます。

電気自動車用DCモーター

電気自動車にはさまざまな種類のモーターが使用されていますが、エネルギー効率と耐久性の点で電気自動車用の DC モーターが広く使用されています。

専門メーカーに加えて、多くの愛好家やキットカーメーカーは、始動トルクが高い大型 DC モーター、特に直巻モーター、および電圧入力による速度可変を好んでいます。

ロボット用DCモーター

「ロボット」という言葉は広範な用語ですが、多くの愛好家やエンジニアにとって、ロボットは特定のタスクを達成するために設計された電気機械装置です。ロボット用の DC モーターは、トラック、アーム、カメラなどの何かを「作動させる」ために使用されます。このモーターはいくつかの理由から特に人気があります。

DC モーターはトルクと効率が高いため特に便利で、ロボット工学に最適です。

バイク用DCモーター

電動自転車は、補助速度が時速 20 マイル未満であれば免許が不要なため、人気があります。必要な出力レベルとトルクを確保するために、通常、電動自転車にはブラシレス DC モーターが使用されます。

電動自転車は、後輪または前輪のハブに組み込まれるか、自転車の中央に取り付けられてペダルスプロケットに接続されたコンパクトな DC モーターを使用します。

ミニ DC モーターをチェックするには?

モーターを電源から外し、ワイヤー端の診断の準備をします。

ドライバーを使用して、モーターとバッテリーの間の配線接続から止めネジを取り外します。取り外したら、モーターに電力が供給されないようにワイヤーを外します。

必要に応じて、ワイヤの端を露出させて、テスト回路を完成させるために使用できるようにします。

モーターを機械ハウジングから取り外します

診断中にローターが自由に動かせるように、DC モーターを機械のハウジングから取り外します。モーターのタイプに応じて、メートルボルトまたは SAE ボルトが使用されるため、作業に適した工具があることを確認してください。

テスト用にボルトオーム計を準備する

ボルトオームメーターをそのオーム設定に設定します。ボルトオームメーターの赤いリード線をオームポイントに差し込み、黒いリード線をアースポイントに差し込みます。ワニ口クリップのリード線を各モーター電源入力線に取り付けます。 2 本のリード線を接触させて、ボルトオームメーターの読み取り値がゼロオームであることを確認します。

テストを実行する

DC モーターに欠陥がないか確認します。モーターの露出したワイヤーをボルトオームメーターのリード線で触れます。黒は黒に、赤は赤に。次に、画面を読んで結果を判断します。

1) 10 ～ 100 オーム: これは低抵抗範囲であり、モーターに問題がないことを示します。
2) 無限オーム: これは、開回路があり、さらなるテストが必要であることを意味します。

モーターのエンドシャフトを回転させ、新しい読み取り値をメモします。

モーターのシャフトをゆっくりと回転させます。シャフトの動作中にメーターの読み取り値が変化する場合、モーターは正常ですが、回路に問題があります。メーターの測定値が依然として開回路を示している場合は、モーターに問題があります。ほとんどの場合、次の 3 つの問題のいずれかであることがわかります。

1)地絡
2) 不良導電性ブッシング
3) 整流子の故障

地絡のテスト

フレームのモーターの金属部分を見つけて、そこに黒いワニ口クリップを取り付けます。メーターが開回路を示している場合は、アースに短絡が発生しています。

ブッシングを取り外して検査します

ドライブシャフトの反対側のプラスチック製エンドキャップの下にあるモーターブッシュを見つけます。ドライバーを使用してブッシュを取り外し、点検します。

ブッシングの表面全体に亀裂や破損がないかどうかを確認します。ブッシングが整流子に接する部分は滑らかな曲線である必要があります。欠陥が見つからない場合、問題は通常整流子にあります。

整流子の取り外しと検査

モーターの長さに沿って取り付けられている 2 本のネジを外し、後部のエンドキャップを取り外します。整流子アセンブリを構成するプレートを検査します。

各プレートの間に開口部があり、ワイヤーが切れたりニスが焼けたりしていないことがわかります。他に何かが見つかった場合は、整流子が故障しているため、損傷した部品を交換する必要があります。

製品説明

AC モーターと DC モーターの違いは、試験の観点からだけでなく、さまざまなプロジェクトや実際のデモンストレーションにとっても非常に重要です。 AC モーターと DC モーターの違いを理解すると、特定のデモンストレーションに適したモーターを選択することが簡単になります。エンジニアリングを志す人にとっても、このトピックは非常に重要です。

Sl. いいえ。	差別化特性	ACモーター	DCモーター
1	意味	AC モーターは、交流 (AC) によって駆動される電気モーターとして定義できます。	DC モーターは、直流 (DC エネルギー) を機械エネルギーに変換する回転電気モーターでもあります。
2	種類	AC モーターには主に、同期 AC モーターと誘導モーターの 2 種類があります。	DCモーターにも、主にブラシ付きDCモーターとブラシなしDCモーターの2種類があります。
3	電流入力	AC モーターは、交流が入力として与えられた場合にのみ動作します。	DC モーターは、DC 電源が供給されている場合にのみ動作します。 DC シリーズモーターの場合、モーターは AC 電源で動作する場合があります。ただし、シャントモーターの場合、モーターは AC 電源で動作しません。
4	整流子とブラシ	AC モーターには整流子とブラシがありません。	DC モーターには整流子とカーボンブラシが含まれています。
5	入力電源位相	AC モーターは、単相電源と三相電源の両方で動作できます。	DC モーターは単相電源でのみ動作します。
6	モーターの始動	三相交流モーターは自己始動しますが、単相交流モーターには始動機構が必要です。	DC モーターは常に自己始動する性質があります。
7	アーマチュアの特性	AC モーターでは、磁界が回転している間、電機子は静止しています。	DC モーターでは、磁界が静止している間にアーマチュアが回転します。
8	入力端子	AC モーターには 3 つの入力端子 (RYB) が存在します。	DC モーターには 2 つの入力端子 (正と負) が存在します。
9	速度制御	ACモーターの速度は周波数を変えることで変えることができます。	DCモーターの場合、電機子巻線電流を変えることで速度を制御できます。
10	負荷変化	AC モーターは負荷の変化に対する応答が遅くなります。	DC モーターは負荷の変化に対して素早い応答を示します。
11	平均寿命	AC モーターにはブラシや整流子がないため、非常に頑丈で、期待寿命が長くなります。	DC モーターのブラシと整流子により速度が制限され、モーターの期待寿命が短くなります。
12	効率	誘導電流損失とモーターの滑りにより、AC モーターの効率は低下します。	DCモータは滑りや誘導電流損失がないため効率が高いです。
13	メンテナンス	AC モーターにはブラシや整流子がないため、メンテナンスの必要が少なくなります。	DC モーターにはブラシと整流子が存在するため、過度のメンテナンスが必要です。
14	アプリケーション	高速性と可変トルクが必要な場合には、AC モーターが必要です。	DC モーターは、可変速度と高トルクが必要な場合に必要です。
15	実用的な用途	これらは主に大規模産業で使用されています。	主に小型家電製品に使用されています。

当社の認証とエアガンモーター

ミニ DC モーターに関するよくある質問

Q: ミニ DC モーターとは何ですか?

A: 直流 (DC) モーターは、電気エネルギーを機械エネルギーに変換する電気機械の一種です。 DC モーターは、直流を通じて電力を受け取り、このエネルギーを機械的な回転に変換します。
DC モーターは、生成された電流によって発生する磁界を使用し、出力シャフト内に固定されたローターを動かします。出力トルクと速度は、電気入力とモーターの設計の両方に依存します。

Q: DC モーターはどのように動作しますか?

A: DC モーターには、ステーターとアーマチュアという 2 つの重要なコンポーネントが含まれています。ステーターはモーターの固定部分であり、アーマチュアは回転します。 DC モーターでは、ステーターはアーマチュアを回転させる回転磁界を提供します。

単純な DC モーターは、ステーター内の固定された磁石のセットと、電流が流れるワイヤーのコイルを使用して、コイルの中心に沿った電磁場を生成します。磁場を集中させるために、絶縁ワイヤの 1 つまたは複数の巻線がモーターのコアの周りに巻き付けられます。

絶縁ワイヤの巻線は、巻線に電流を流す整流子 (回転電気スイッチ) に接続されています。整流子により、各アーマチュアコイルが順番に通電され、安定した回転力 (トルクと呼ばれます) が生成されます。

コイルが順番にオンとオフになると、回転磁場が生成され、ステーター内の固定磁石のさまざまな磁場と相互作用してトルクが発生し、ステーターが回転します。 DC モーターのこれらの重要な動作原理により、DC モーターは回転運動を通じて電気エネルギーを直流から機械エネルギーに変換し、物体の推進に使用できます。

Q: DC モーターを発明したのは誰ですか?

A: この素晴らしい電気機器は、さまざまな点で私たちの生活に革命をもたらしましたが、DC モーターを発明したのは誰ですか? すべての主要なイノベーションと同様、同様のメカニズムの開発を通じて役割を果たした人々がたくさんいます。

米国では、トーマス・ダベンポートは最初の電気モーターの発明者として広く知られており、1837 年に使用可能な電気モーターの特許を取得した最初の人物であることは間違いありません。ただし、ダベンポートは電気モーターを製造した最初の人物ではありませんでした。ダベンポートが特許を申請したときまでに、ヨーロッパの発明者たちはすでにより強力なバージョンを開発していました。

1834年、モーリッツ・ヤコビは後にダベンポートが特許を取得するモーターの3倍強力なモーターを発表し、一方シブランドゥス・ストラティングとクリストファー・ベッカーは1835年に小型の自動車モデルを走らせ、電気モーターの実用化を初めて実証した。。

最初の実用的な DC モーターは、数年後の 1886 年にフランクジュリアンスプラーグによって発明されました。彼の発明は、1887 年に最初のモーター駆動のトロリーシステム、1892 年に最初の電気エレベーターにつながりました。スプラーグの DC モーターは非常に重要な開発であり、産業や製造業の様相を変えるさまざまなアプリケーション。

Q: ミニモーターの用途は何ですか?

A: 小型/ミニモーターの使用には、サンプルミニモータープロジェクト、CD/DVD プレーヤー、ハードドライブ、ファン、ポンプ、コーヒーマシン、ロボット掃除機、ヘアドライヤー、ミキサー、ブレッドカッター、スピンドルドライブの設計など、さまざまな用途が含まれます。変更可能または速度変更可能なアプリケーション。

Q：DCモーターはどのような用途に使用できますか？

A: DC モーターの主な用途は、エレベーター、製鉄所、圧延機、機関車、掘削機などです。他の回転機械と同様に、DC モーターは 2 つの磁石の相互作用によって生じます。この相互作用は、同じ極が反発するものとして最もよく理解されます (北極は北極に反発し、南極は南極に反発します)。

Q: 小型 DC モーターは日常生活のどこで使用されていますか?

A: 家庭では、工具、おもちゃ、さまざまな家電製品に小型 DC モーターが使用されています。小売業では、DC モーターの用途にはコンベアやターンテーブルが含まれますが、産業環境では、大型 DC モーターの用途にはブレーキや反転用途も含まれます。

Q: ミニ DC モーターをバッテリーに直接接続できますか?

A: はい、壁のコンセントに差し込むよりもずっと快適です。壁のコンセントはおそらく AC で、バッテリーはすべて DC です。モーターとバッテリーの定格電圧が同じで、バッテリーにモーター負荷を供給するのに十分な容量がある場合、問題はありません。

Q: ミニ DC モーターの電圧はどれくらいですか?

A: ミニ DC モーターの場合、動作電圧の範囲は 1.5 ～ 100 V です。一般的なモーターには、ミニ DC モーター 3V、ミニモーター DC 6V、および小型 12V DC モーターが含まれます。電圧が高くなると、電子機器は通常、モーターを動作させる効率が高くなります。

Q: 小型玩具に使用されているモーターの種類は何ですか?

A: おもちゃの小型モーター 3-6V DC は、通常、おもちゃやロボットプロジェクトで 5 V 電源でベースモーターとして動作するために使用される小型モーターです。このモーターは、車、トラック、ブルドーザーなどのあらゆる走るおもちゃに使用されているため、子供たちに人気があります。

Q:小型DCモーターはどれくらい連続運転できますか?

A: DC モーターの連続稼働時間は、サイズ、定格電力、設計、温度、負荷、冷却システムなどのさまざまな要因によって異なります。一般に、ほとんどの DC モーターは、仕様や動作条件にもよりますが、数時間から数千時間の連続運転が可能です。

Q: 小型 DC モーターの寿命はどれくらいですか?

A: DC モーターの一般的な耐用年数は約 20,{1}} ～ 100,000 時間です。一部の高品質モーターメーカーは、オイルフリー潤滑、密閉ベアリング、過熱保護、整流子の寿命の大幅な向上など、DC モーターの寿命を延ばすための対応技術を備えています。

Q: 小型 DC モーターはどのくらいの速度で回転しますか?

A: DC 制御は、モーターに送られる電圧を変化させることで速度を調整します (これは、モーターへの電源周波数を調整する AC モーター制御とは異なります)。 AC 分数馬力モーターの一般的な無負荷または同期速度は 1800 または 3600 rpm、DC 分数馬力モーターの場合は 1000-5000 rpm です。

Q: 小型 DC モーターのトルクはどれくらいですか?

A: 当社ではさまざまなギヤヘッドとエンコーダを提供しています。 Portescap 小型 DC モーターは、連続的に 0.36 mNm ～ 160 mNm、断続動作では 2.5 mNm ～ 1,487 mNm のトルク範囲を提供できます。

Q: 12V DC モーターを 5V で実行できますか?

Q: 小型 DC モーターはどのくらいの速度で回転しますか?

A: おそらくそうではありません。モーターにトルクがあったとしても、それほど大きなトルクはありません。モーターのサイズに応じて消費電流が増加し、充電器が供給できる電流を超える可能性があります。 5Vdc は、12Vdc の予想される駆動電圧の 1/2 未満です。

Q: DC モーターは高価ですか?

A: DC モーターは製造コストが高いため、一般に AC モーターよりもコストが大幅に高くなります。また、AC 誘導モーターは非常に広く使用されているため、規模のメリットが比較的安価な価格に貢献しています。これは、AC モーターがほとんどの大規模産業用途に使用されるのに対し、DC モーターはロボット工学など、細かい速度制御を必要とする小規模な用途に使用されることを意味します。

当社は15年以上にわたり中国でミニDCモーターの専門メーカーとして、高品質のカスタマイズ製品の提供に特化しています。当社の工場から在庫のあるバルクミニDCモーターを卸売りしていただくことを心から歓迎します。
