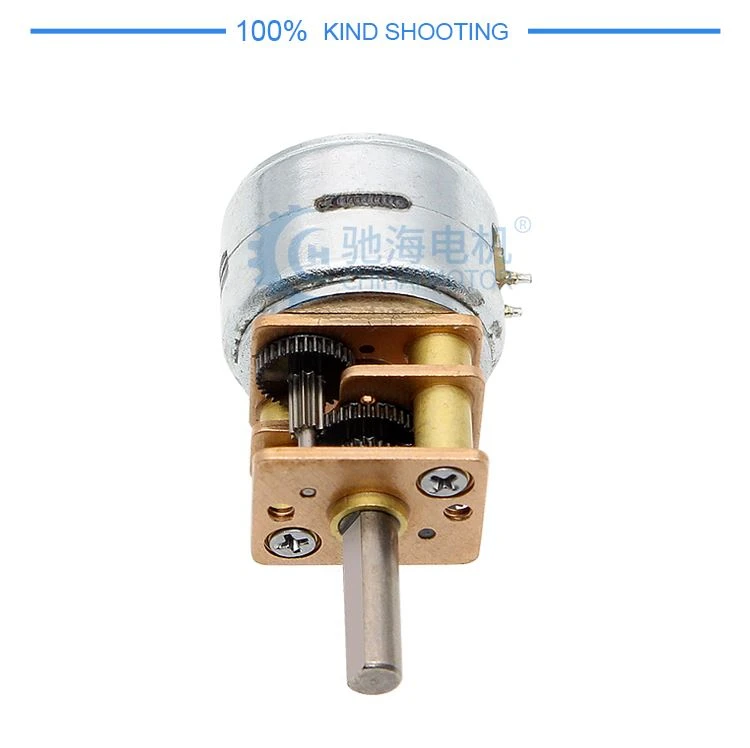

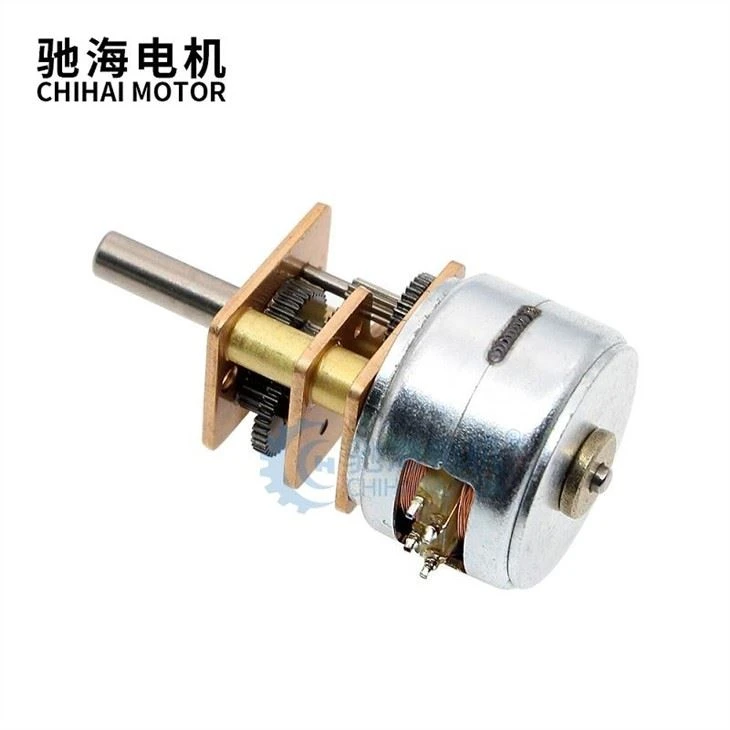

2相4線式15BYステッピングモータ

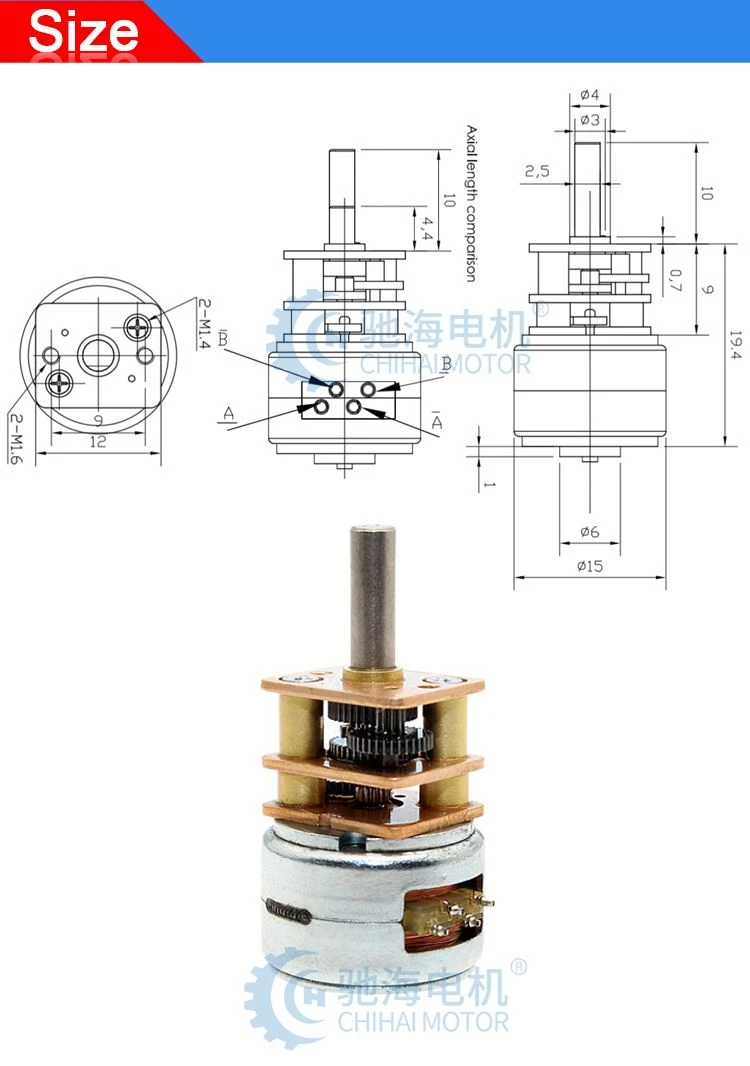

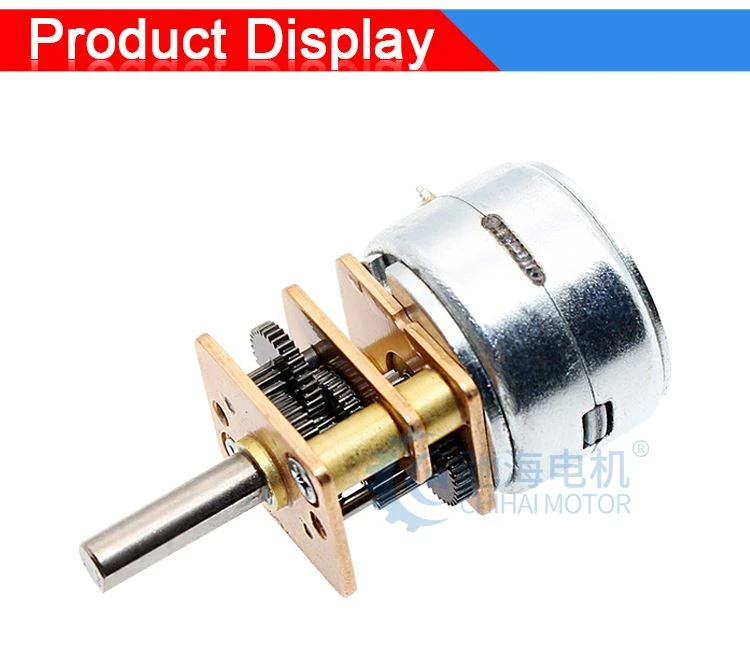

サイズ：

Φ15*20.5mm(軸の長さは含まない)

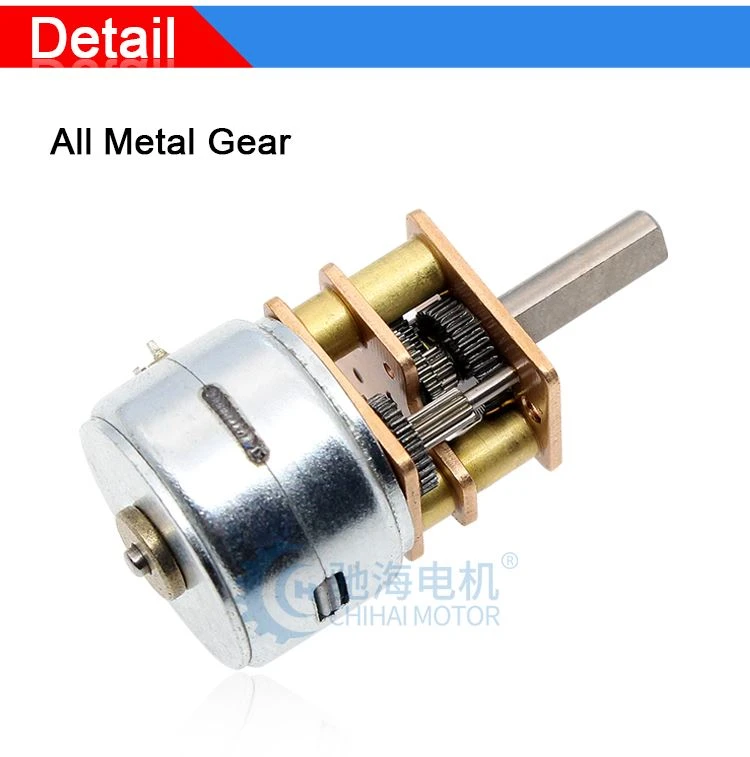

シャフトの長さ:

10mm片道シャフト(カスタマイズ可能)

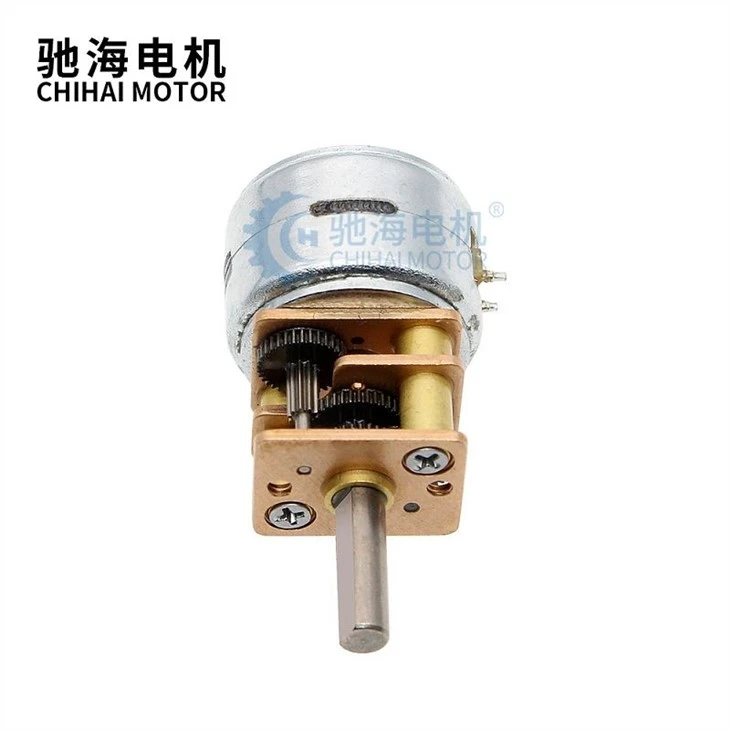

シャフトの直径:

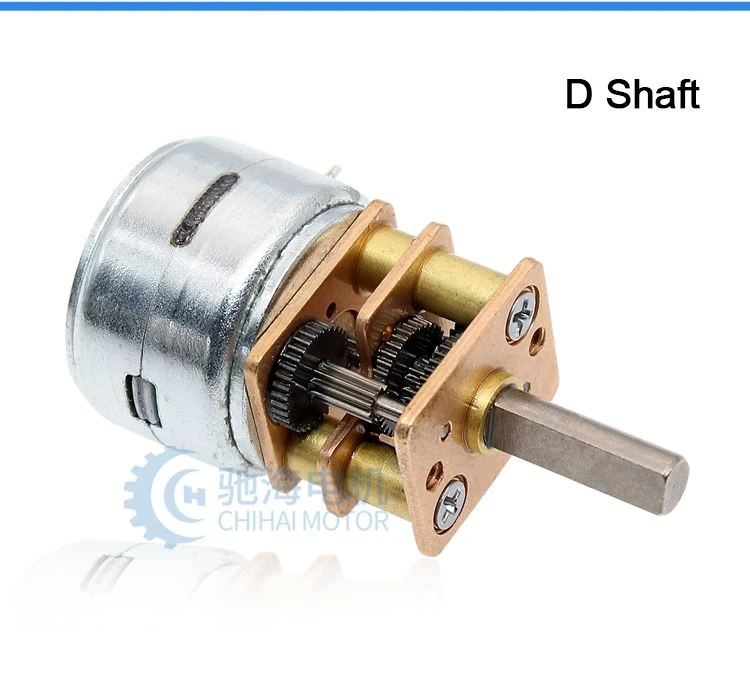

3mm Dタイプシャフト

電圧：

DC 5-12V

重量：

約13g

アプリケーション：

インテリジェントな自分撮りスティック、インテリジェントカメラホルダー、

インテリジェントロボットカメラアングル,

インテリジェントミニチュアロボットなど

定格電圧

5 V DC (ドリバー IC:16219)

フェーズごとの電流

160mA/位相

コイル抵抗

30±7% オーム / フェーズ

いいえ。フェーズの

2フェーズ

ステップ角度

18° / ステップ

励起法

2相励起

ドライブモード

バイポーラドライブ

コイルインダクタンス

9.5 mH / 位相

以上

以上

引き出しトルク

4 gf-cm AT 500 pps

保持トルク

16 gf-cm AT 0 pps

最大応答周波数

1200 pps以上

最大開始周波数

900以上のpps

絶縁クラス

コイル用クラスE

絶縁強度

100 V AC 1秒

絶縁抵抗

50MΩ DC 500V

動作温度

-0 ~ +55°C

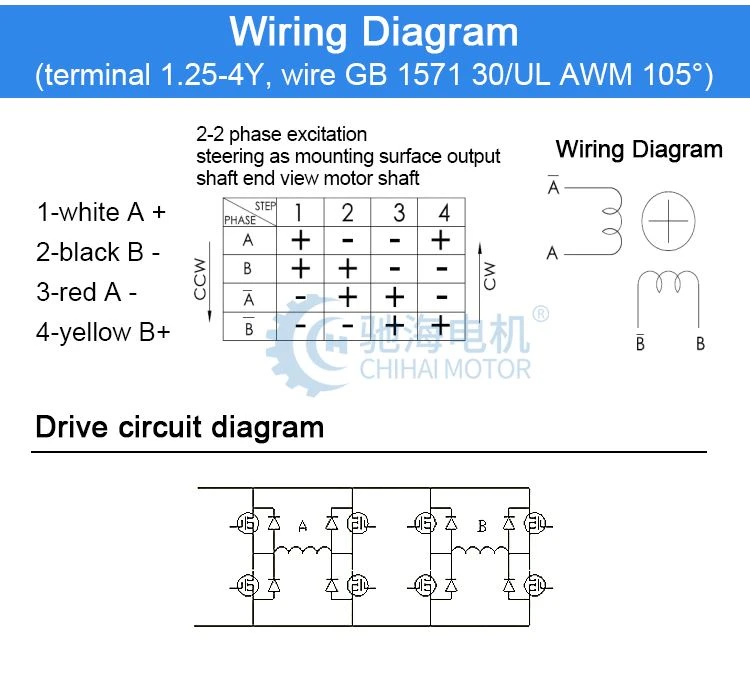

いいえ。フェーズの

2相4線

比

1: 10

1: 20

1: 30

1: 50

1: 100

1: 150

1: 210

1: 298

1: 380

比

9.68

19.36

29.47

51.1

99.3

150.96

209.76

297.9

379.16

ステップ角度

1.86°

0.93°

0.61°

0.35°

0.584

0.12°

0.086°

0.06°

0.047°

1000PPS速度(rpm)

300

200

100

60

30

20

14

10

8

フェーズ電流

150mA/位相

位相抵抗

30±7% オーム / フェーズ

位相インダクタンス

9.5 mH / 位相

ホールディングトルク(kgf.cm)

0.14

0.28

0.42

0.70

1.40

2.10

2.90

許可される最大値
3.0kgf.cm

トルクを引き出す(kgf.cm)

0.04

0.08

0.12

0.20

0.40

0.60

0.84

1.20

1.50

最大開始周波数

1200以上のPPS

最大旋回周波数

900以上のPPS
