ステッピングリニアアクチュエータTスクリュードライブ
製品の説明：ナットサポート：金属ガイド（安定した線形透過を保証）TR3台形ネジナット：TR3マッチングブロンズナット、リード：2.0 mmコントロール：ステッパーモーター：インテリジェントコントロールのための正確な角度変位に電気パルスを変換します詳細画像：仕様：仕様：仕様：
お問い合わせを送る
製品説明：
| ブランド | Chihai Motor |
| 製品タイプ | CHS-SM1595ステッパーリニアアクチュエータ（Tスリュードライブ） |
| 外径 | 14.5x15x104.4mm |
| ねじ仕様 | タイプ：TR3台形ねじリード：2.0 mm |
| ドライブウェイ | 2フェーズ4ワイヤ駆動 |
| 電圧 | DC 5V |
| 重さ | 約33g |

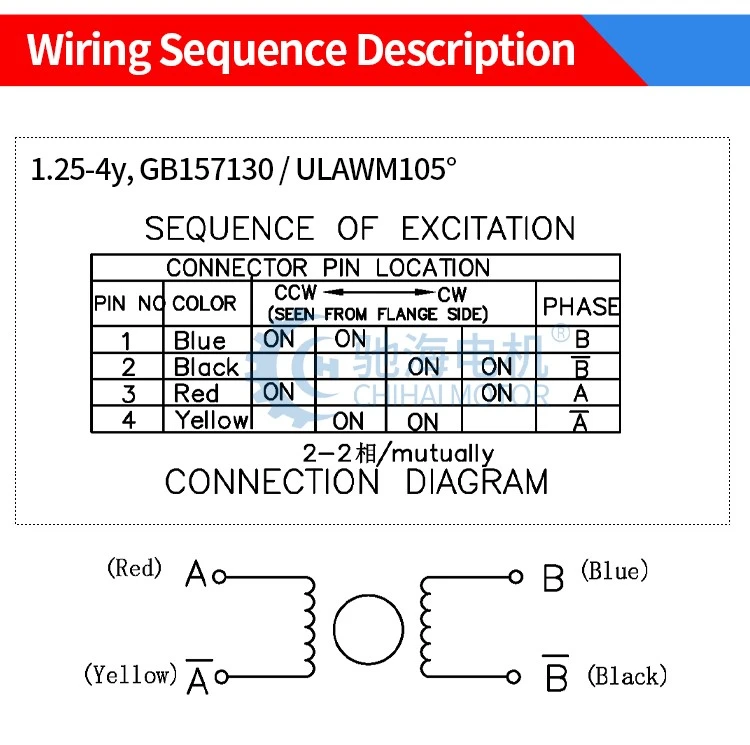

| 配線 | b+（青）b-（biack）a+（red）a-（yellow） |
| 応用 |
マイクロスライドテーブル、マイクロ3Dプリンター、 マイクロエングレーブマシン、 マイクロインテリジェント機器 |
ナットサポート：メタルガイド（安定した線形透過を保証）

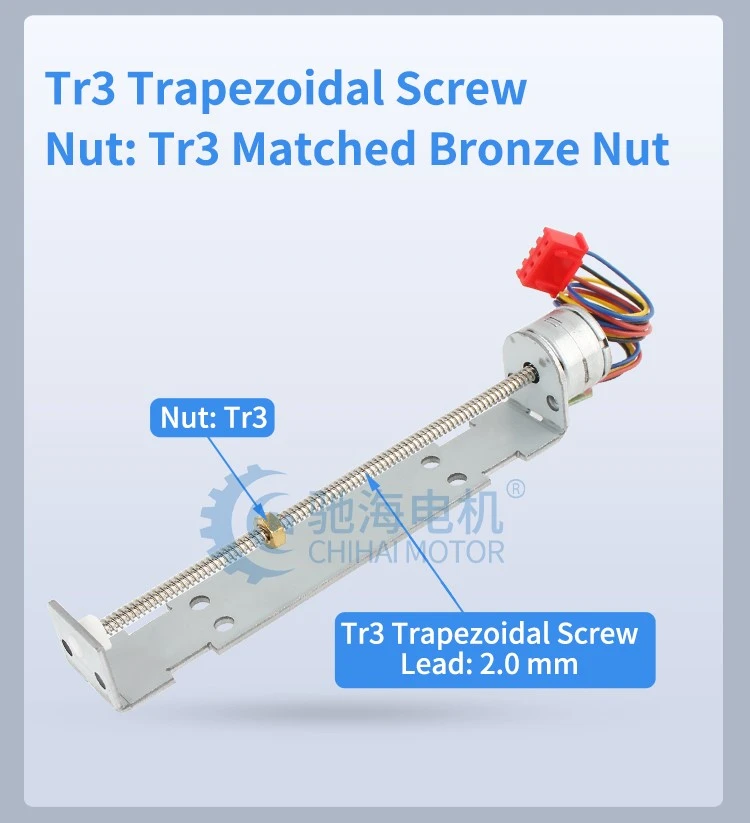

TR3台形ネジナット：TR3マッチングブロンズナット、リード：2.0 mm

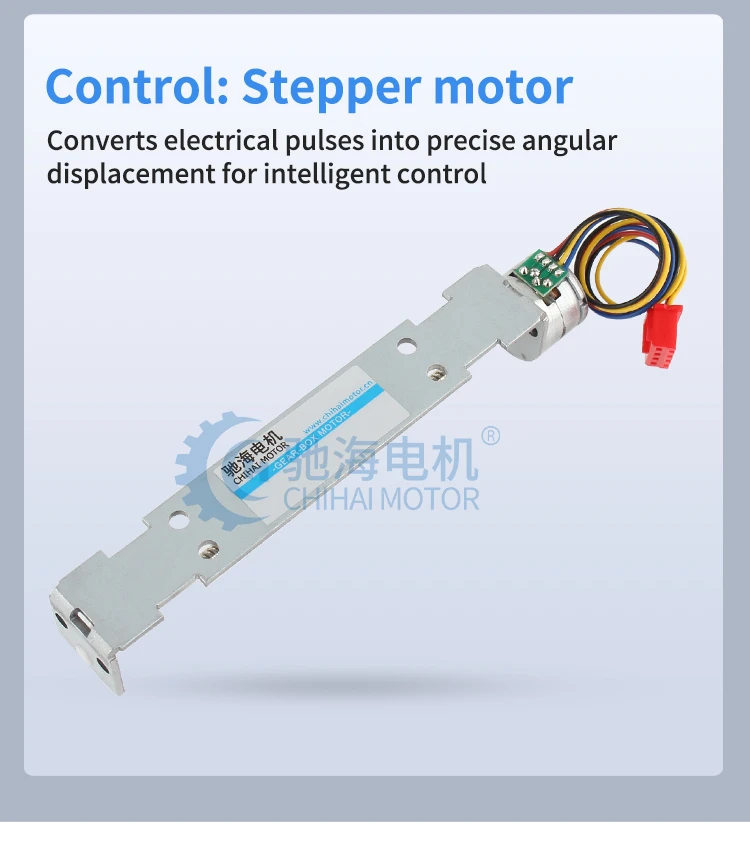

コントロール：ステッピングモーター：
電気パルスをインテリジェントコントロールのために正確な角度変位に変換します

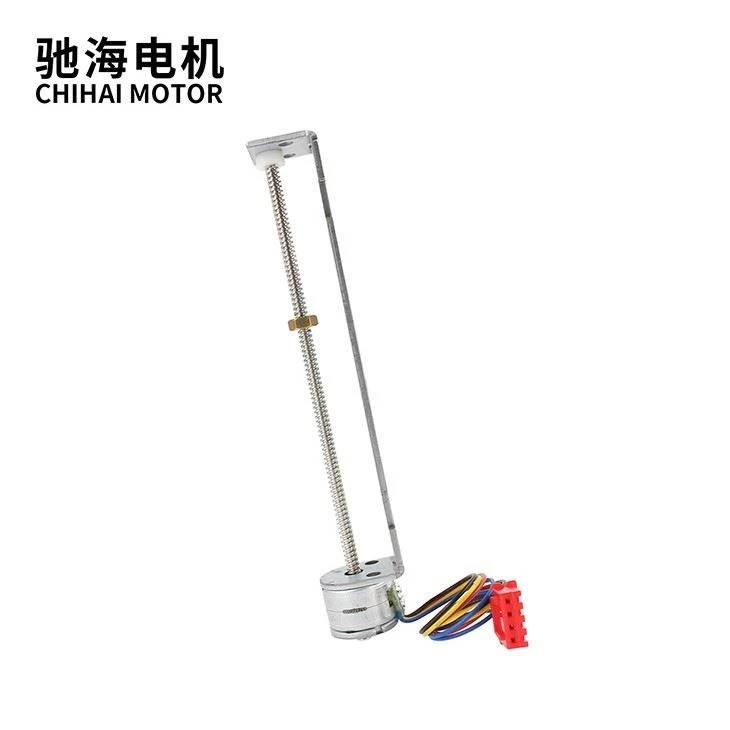

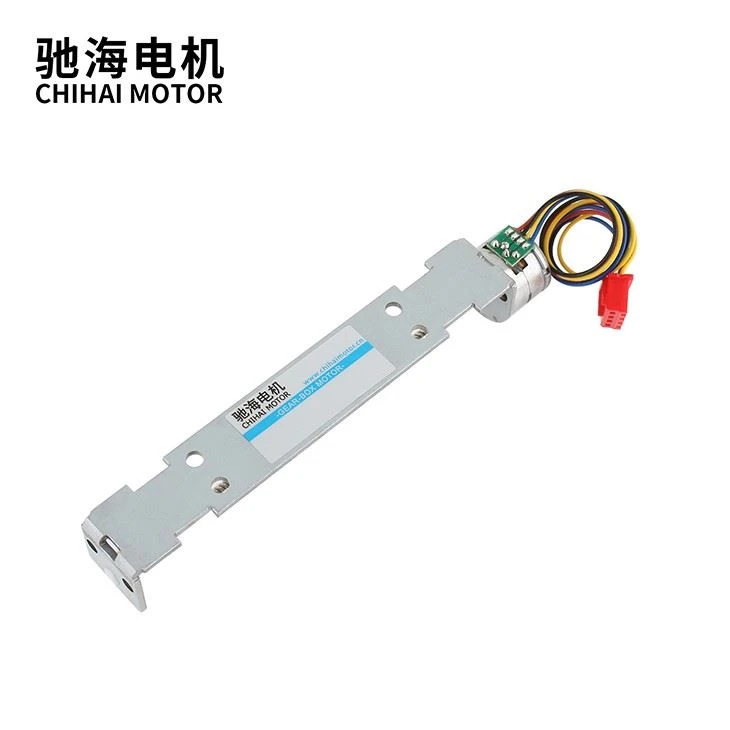

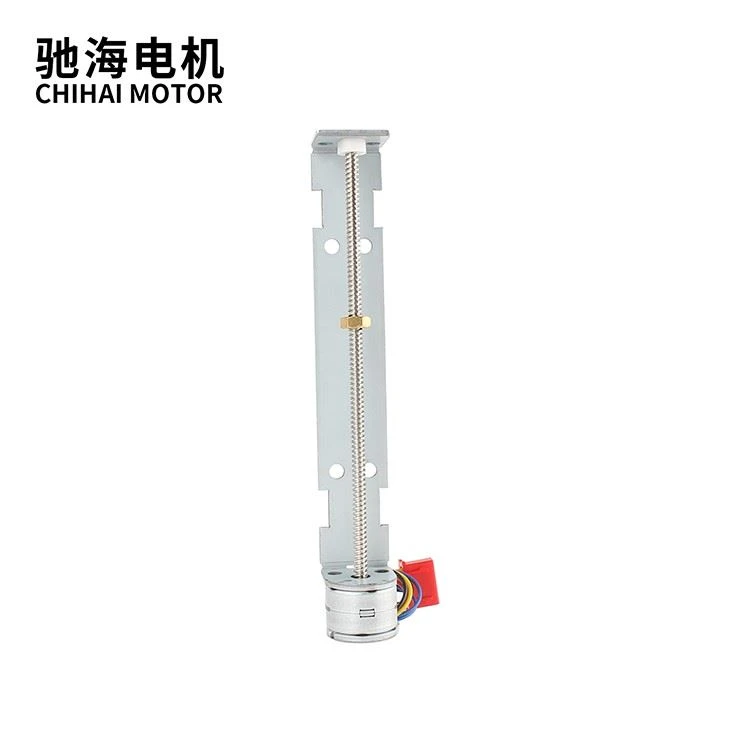

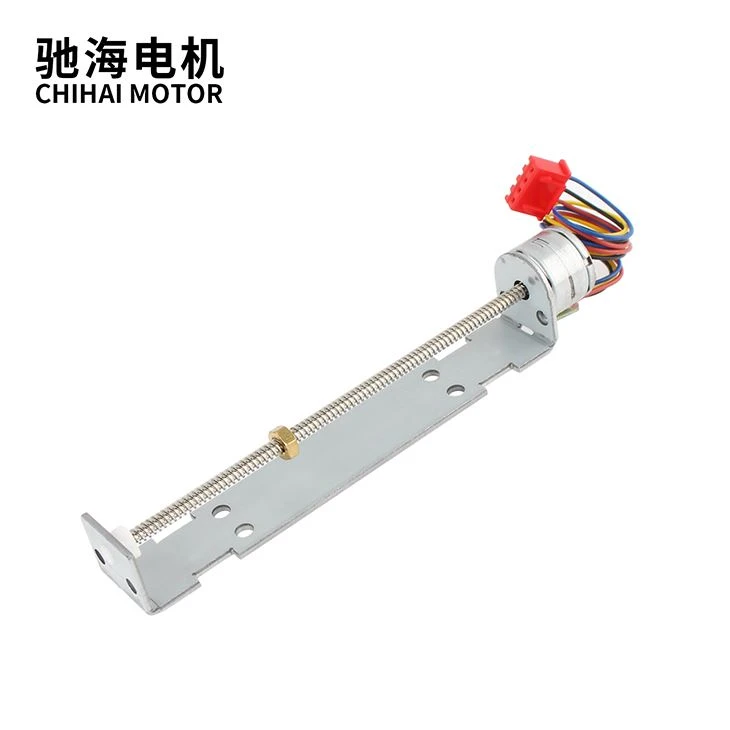

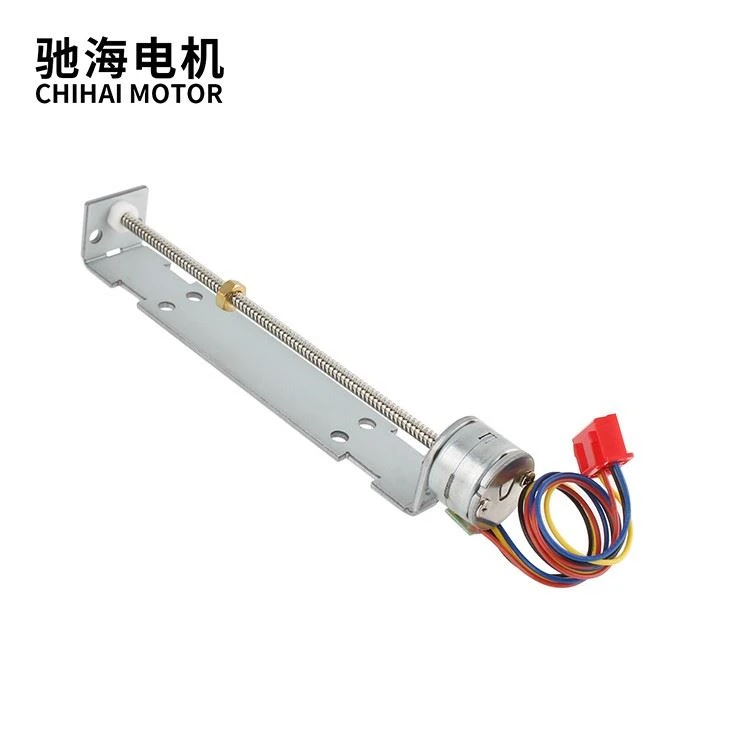

詳細な画像：
仕様：
| 電気的特性 | |
| モデル：CHS-SM1595ステッパー線形モーター | |
| 定格電圧 | 5V DC（ドライバーIC：L6219） |
| フェーズごとの電流 | 330 MA/フェーズ |
| コイル抵抗 | 15±10％オーム/フェーズ（20c度） |
| フェーズの. no | 2フェーズ |
| ステップ角 | 18度 /ステップ |
| 励起方法 | 2-2フェーズ励起 |
| ドライブモード | 双極ドライブ |
| プルアウトスラスト | 500ppsで160 g以上 |
| 最大応答頻度 | 1300 pps以上 |
| 最大開始周波数 | 900 pps以上 |
| 断熱クラス | コイルのクラスE |
| 断熱強度 | 1秒間100 V AC |
| 絶縁抵抗 | 50MΩDC500 V |
| 動作温度範囲 | -0〜+55学位 |
| 運動表面温度 | 80度以下 |
